В погоне за производительностью разработчики привыкли мерить мощность процессора в гигагерцах, а емкость накопителя — в терабайтах. Однако если вы спросите любого опытного схемотехника, какой компонент действительно управляет миром электроники, он, скорее всего, покажет пальцем на крошечную деталь, которая выглядит как бусинка или полоска на плате. Это устройство не имеет ни операционной системы, ни драйверов, ни даже возможности обновить прошивку. Оно просто делает одно и то же действие — ограничивает или стабилизирует поток заряженных частиц, — но без этого действия перестанут работать и микроконтроллеры, и память, и любые датчики. Речь идет об электронном резисторе — компоненте, чья роль в схеме сравнима с ролью скелета в организме. Его не видно, но именно он держит форму всей конструкции.
Почему без сопротивления невозможна никакая логика
Представьте себе водопроводную трубу без вентиля и редуктора давления. В момент открытия крана гигантский напор просто разорвет все соединения. В электронике роль такого «редуктора» играет электронный резистор. Любой светодиод, любой транзисторный ключ и любая микросхема имеют предельно допустимый ток. Если подключить их напрямую к источнику питания, ток устремится по пути наименьшего сопротивления, ограниченный лишь внутренним сопротивлением источника и проводников. Результат — перегрев, пробой p-n переходов и необратимое разрушение кристалла.
Помимо защиты, резисторы формируют основу для аналоговой обработки сигналов. Делитель напряжения — это два резистора, соединенных последовательно. Изменяя их номиналы, можно получить любое напряжение от нуля до питающего. На этом принципе построены ручки громкости, регуляторы тембра, а также входные цепи аналогово-цифровых преобразователей. Если датчик температуры или давления выдает изменяющееся сопротивление, именно пара прецизионных резисторов превращает этот сигнал в напряжение, которое может считать микропроцессор.
В цифровых цепях резисторы выполняют не менее важную работу. Шины данных, соединяющие несколько микросхем, требуют, чтобы на линиях всегда был четкий уровень — либо логический ноль, либо единица. В режиме ожидания выводы микросхем переходят в высокоимпедансное состояние, и без подтягивающего резистора (pull-up) проводник превращается в антенну, ловящую наводки от соседних дорожек и внешних электромагнитных полей. Резистор же фиксирует потенциал, обеспечивая детерминированное состояние. Это незаметная, но абсолютно критическая функция, без которой невозможна надежная работа ни одного цифрового устройства — от простого таймера до космического спутника.
Технологическое разнообразие: от проволочных эталонов до нанопленок
Современный рынок электронных компонентов предлагает сотни типов резисторов, каждый из которых оптимизирован под конкретную задачу. Понимание этих различий превращает инженера из любителя в профессионала, способного предсказывать поведение схемы при изменении температуры, влажности или частоты сигнала.

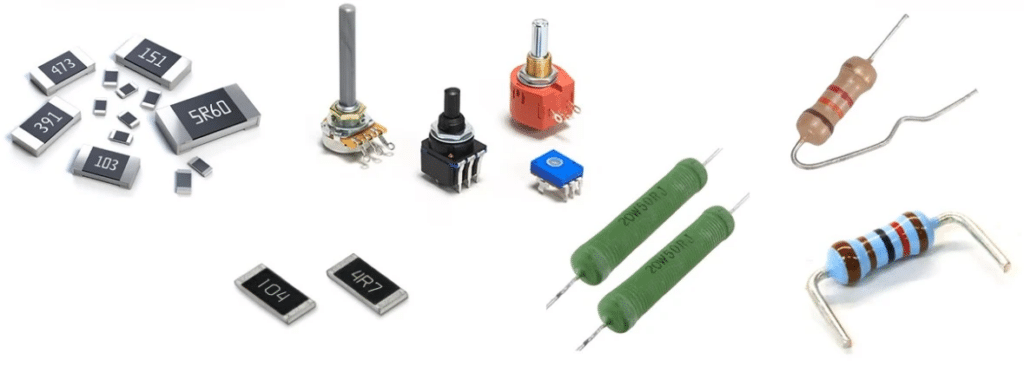

Вот ключевые виды, которые лежат в основе любой серьезной разработки:
- Постоянные резисторы общего назначения. Самый массовый класс. Выполняются по тонкопленочной или толстопленочной технологии на керамическом основании. Типовые допуски: 5% и 10%. Используются в блоках питания, бытовой электронике и игрушках. Их главное преимущество — низкая цена.
- Прецизионные (точные) резисторы. Допуск сопротивления достигает 0.01%, а температурный коэффициент (ТКС) составляет единицы или даже доли ppm/°C. Это означает, что при нагреве на 50 градусов номинал изменится менее чем на 0.001%. Такие компоненты незаменимы в измерительных приборах, медицинской диагностике (ЭКГ, томографы), аудиофильской технике и системах авионики.
- Переменные резисторы и потенциометры. Позволяют плавно менять сопротивление вращением ручки или ползунка. Используются для ручной настройки — громкость, яркость, частота генератора. Подстроечные версии (триммеры) предназначены для однократной калибровки прибора и фиксируются отверткой.
- Резисторные сборки (матрицы). Несколько резисторов в одном корпусе с общим выводом. Идеальны для подтяжки целых шин данных (например, 8-битной или 32-битной), экономя место на печатной плате и упрощая монтаж.
- Токоизмерительные шунты. Резисторы с сопротивлением в тысячные и миллионные доли ома. Включаются последовательно в цепь питания, а падение напряжения на них (в милливольтах) пропорционально току. Используются в блоках питания ноутбуков, электроприводах и системах управления аккумуляторами (BMS).
Каждая из этих категорий требует особого подхода к монтажу и компоновке. Например, высокочастотные резисторы должны иметь минимальную паразитную индуктивность, поэтому их выполняют в виде чипов с торцевыми контактами. Мощные резисторы (выше 1 Вт) требуют теплоотвода через широкие дорожки или радиатор.
Параллель с миром высокоточной метрологии
На первый взгляд может показаться странным, что компонент за несколько копеек требует для своего контроля оборудования лабораторного класса. Однако это не преувеличение. Когда разработчик создает схему, где резисторы задают коэффициент усиления операционного усилителя или опорное напряжение для 24-битного АЦП, любое отклонение их номинала от расчетного приводит к систематической погрешности. Представьте, что вы взвешиваете драгоценный металл, а ваши весы имеют погрешность в несколько граммов — результат будет бессмысленным. Именно поэтому многие метрологические лаборатории, сервисные центры и даже продвинутые радиолюбители предпочитают ювелирные весы купить киев (доступные через локальных поставщиков), чтобы с максимальной точностью отбирать и компоновать резисторы для ответственных узлов.
Связь здесь прямая: высокоточные весы позволяют измерять не массу, а косвенные параметры, например, оценивать количество паяльной пасты для безупречного формирования дозы при монтаже чип-резисторов типоразмера 0201 (размером 0.6 на 0.3 мм). Кроме того, существуют методики, где эталонный резистор сравнивается с неизвестным с помощью мостовой схемы, а балансировка этой схемы требует подбора крошечных грузиков-эквивалентов. Без прецизионного взвешивания невозможно калибровать толстопленочные резисторы, лазерная подгонка которых срезает микронные слои материала, изменяя сопротивление с шагом в 0.1%. Таким образом, мир пассивной электроники и мир измерительной техники переплетаются настолько плотно, что одно не существует без другого.
Будущее без компромиссов: куда движется индустрия пассивных компонентов
Технологический прогресс не обходит стороной и, казалось бы, консервативные компоненты. Сегодня мировые производители решают три главные задачи: миниатюризация, повышение частотных свойств и увеличение надежности. Размеры резисторов уже достигли типоразмера 01005 (0.4 x 0.2 мм) — такие детали видны только под микроскопом, и монтируют их автоматические линии с системой машинного зрения. При этом мощность рассеяния на такой крохе может достигать 0.05 Вт, а рабочее напряжение — 15 вольт.
Для работы на сверхвысоких частотах (выше 10 ГГц) используются резисторы на основе нитрида тантала или оксида рутения. Они имеют минимальную паразитную емкость (доли пикофарад) и практически не вносят искажений в сигнал. Именно такие компоненты стоят в базовых станциях сотовой связи, радарах и измерительном оборудовании миллиметрового диапазона.
Отдельный тренд — повышение устойчивости к жестким условиям эксплуатации. Автомобильные резисторы (стандарт AEC-Q200) выдерживают тысячи циклов нагрева от -55°C до +175°C, вибрации до 20g и воздействие агрессивных жидкостей (топливо, масло, омывайка). Промышленные версии рассчитаны на работу во влажных тропических климатах и в условиях пыльных производств. Что касается военных и космических применений, там требования еще жестче: резисторы проходят радиационную отбраковку и тесты на отсутствие дефектов кристаллической решетки.
Тем не менее, даже с развитием мемристоров (компонентов с памятью на основе изменения сопротивления) и полностью программируемых аналоговых матриц, классический пассивный резистор не исчезнет. Физический закон Ома остается неизменным, а значит, для ограничения пусковых токов, разряда конденсаторов, формирования цепей отрицательной обратной связи и согласования импедансов линий передачи всегда потребуется простое, дешевое и невероятно надежное устройство — кусочек материала с точно заданным сопротивлением. Серый кардинал электроники продолжит свою тихую работу, обеспечивая предсказуемость и стабильность во всем, от зарядки смартфона до суперкомпьютеров следующего поколения. Умение выбрать правильный номинал, тип и корпус резистора — это то, что отличает инженера, создающего надежные системы, от любителя, чьи проекты живут лишь до первого включения.
